Чи може автоматична намотувальна машина стати модернізацією, яка потрібна вашій майстерні прокладок?

Сектор промислового виробництва прокладок переживає значні зміни. Оскільки світовий ринок промислових прокладок оцінювався приблизно в 12,8 мільярда доларів США у 2025 році та, за прогнозами, досягне 21,08 мільярда доларів США до 2034 року, зростаючи з середньорічним темпом зростання на 5,7%, виробники в усьому світі стикаються з дедалі більшим тиском щодо масштабування виробництва при збереженні суворих стандартів якості. Очікується, що лише Азіатсько-Тихоокеанський регіон зросте з 4,75 мільярда доларів США у 2025 році до 6,43 мільярда доларів США до 2030 року при CAGR 6,3%, що вказує на значний попит на рішення для ущільнень у нафтопереробній, нафтохімічній, хімічній промисловості та виробництві електроенергії.

Спірально намотані прокладки (SWG) залишаються одними з найбільш широко використовуваних ущільнювальних рішень для фланців з рельєфною поверхнею у складних промислових застосуваннях. Вони складаються з чергування шарів металевої обмотки (зазвичай з нержавіючої сталі) та наповнювача, такого як гнучкий графіт або політетрафторетилен (PTFE), намотаних у спіралеподібну форму, що забезпечує чудове відновлення під час стиснення та герметизацію в широкому діапазоні температур і тисків.

Однак досягнення постійної якості прокладки вимагає не лише базових можливостей намотування. Багато майстерень продовжують покладатися на процеси ручного або напівавтоматичного намотування, що призводить до різної щільності намотування, розподілу наповнювача та цілісності кінцевого продукту. Це піднімає важливе питання для виробників прокладок: чи може автоматична намотувальна машина бути модернізацією, яка потрібна вашій майстерні прокладок?

Розуміння основних проблем у виробництві спіральних прокладок

Перш ніж досліджувати рішення автоматизації, важливо зрозуміти ключові проблемні точки, які заважають традиційним виробничим операціям прокладок. Керівники виробництва та оператори цехів постійно повідомляють про такі проблеми:

Невідповідності ручного намотування

Процеси ручного намотування вносять значну варіативність у виробництво прокладок. Сила натягу металевих стрічок, щільність наповнювача та рівномірність кроку намотування можуть значно відрізнятися між операторами та навіть між партіями, виготовленими одним оператором. Відповідно до технічної літератури, поточна якість виробництва спіральних прокладок часто не досягає промислових стандартів, оскільки різні наповнювачі демонструють різноманітні механічні та ущільнювальні властивості залежно від точності виготовлення.

Дослідження показали, що щільність намотування суттєво впливає на характеристики ущільнення. Випробування на стиск не обов’язково прямо корелюють з оптимальною герметичністю для спірально намотаних прокладок — узгоджені параметри намотування мають вирішальне значення для досягнення надійних характеристик у виробничих партіях.

Контроль якості та тягар відповідності

Дотримання міжнародних стандартів, таких як ASME B16.20, ASME B16.5, BS1560 і ASME B16.47, є обов’язковим для прокладок, які використовуються в критичних додатках, таких як нафто- та газопроводи, нафтопереробні заводи та хімічні заводи. Відповідність вимагає задокументованої товщини стрічки (зазвичай 0,15–0,25 мм), контрольованого кроку намотування та правильного вибору матеріалу для внутрішніх і зовнішніх напрямних кілець.

Ручні операції ускладнюють послідовне документування та відстеження цих параметрів. Кожна прокладка потребує перевірки товщини наповнювача, щільності намотування та цілісності точкового зварювання — завдання, які стають все більш трудомісткими зі збільшенням обсягів виробництва.

Інтенсивність праці та прогалини в кваліфікації

Традиційне виробництво спіральних прокладок вимагає досвідчених операторів, які розуміють нюанси подачі металевої стрічки, поводження з наповнювачем і контролю натягу. Крива навчання є стрімкою, і досвідченого персоналу стає все важче знайти, оскільки робоча сила на виробництві старіє. Напівавтоматичні машини для намотування часто не можуть виміряти діаметр або кількість витків, не можуть відрегулювати натяг сталевого ременя, що, зрештою, погіршує якість продукції.

Крім того, вартість робочої сили продовжує зростати в основних виробничих регіонах. Майстерні, які не можуть підвищити продуктивність кожного оператора, стикаються зі скороченням прибутку навіть із зростанням ринкового попиту.

Як автоматизація трансформує виробництво спіральних прокладок

Автоматичні намотувальні машини систематично вирішують кожну з цих проблем. Сучасні автоматичні верстати для намотування спіральних прокладок містять особливості, які принципово змінюють виробничі можливості.

Точне керування за допомогою програмованих систем

Сучасні автоматичні намотувальні машини використовують програмовані логічні контролери (PLC) або системи комп’ютеризованого числового керування (CNC) для керування всіма аспектами процесу намотування. Оператори вводять цільові розміри, параметри щільності наповнювача та налаштування швидкості намотування — і машина автоматично виконує всю послідовність.

- Контроль діаметра: повністю автоматичні намотувальні машини забезпечують точні пристрої контролю зовнішнього діаметра, які покращують стабільність якості продукції. Оператори просто завантажують сировину, вводять необхідні дані та кількість прокладки, а машина автоматично подає графітовий наповнювач і сталевий обруч для завершення виробництва.

- Автоматизація точкового зварювання: сучасні автоматичні машини для намотування включають функції автоматичного точкового зварювання, які забезпечують послідовне розміщення зварного шва та проплавлення, усуваючи основне джерело ручного варіювання.

- Оптимізація подачі наповнювача: нові розроблені направляючі компоненти для графітового наповнювача допомагають досягти ідеальної обробки прокладки з обох сторін, забезпечуючи рівномірний розподіл наповнювача протягом усього процесу намотування.

Підвищення продуктивності завдяки роботі кількох машин

Однією з найбільш переконливих переваг автоматичних намотувальних машин є їх здатність здійснювати контроль за кількома машинами. Один оператор може наглядати за декількома автоматичними намотальними машинами одночасно, різко збільшуючи продуктивність за робочу годину. Деякі автоматичні конфігурації верстатів зі спірально намотаними прокладками дозволяють одному оператору контролювати п’ять машин одночасно, причому швидкість виробництва досягає всього 12 секунд на одиницю для стандартних розмірів.

Для прокладок більшого діаметра автоматичні машини для горизонтального намотування, оснащені серводвигунами для приводу формувальних роликів, вирішують основну проблему плоскості прокладки — поширену проблему при виробництві прокладок зі спіральною намоткою великого розміру. Ці машини автоматично контролюють розмір прокладки, виконують точкове зварювання та ріжуть сталевий обруч без втручання оператора під час виробничого циклу.

Узгодженість виробничих партій

Коли майстерня переходить на автоматичне намотування, варіативність між партіями різко зменшується. Та сама програма щоразу дає однаковий результат — незалежно від того, чи запускає машина одну прокладку чи тисячу. Ця консистенція особливо цінна для майстерень з виробництва прокладок, які постачають промисловість із суворими вимогами до якості, зокрема:

- Переробка та переробка вуглеводнів

- Нафтохімічна переробка

- Хімічне виробництво

- Виробництво електроенергії

- Целюлоза і папір

- Розвідка і транспортування нафти і газу

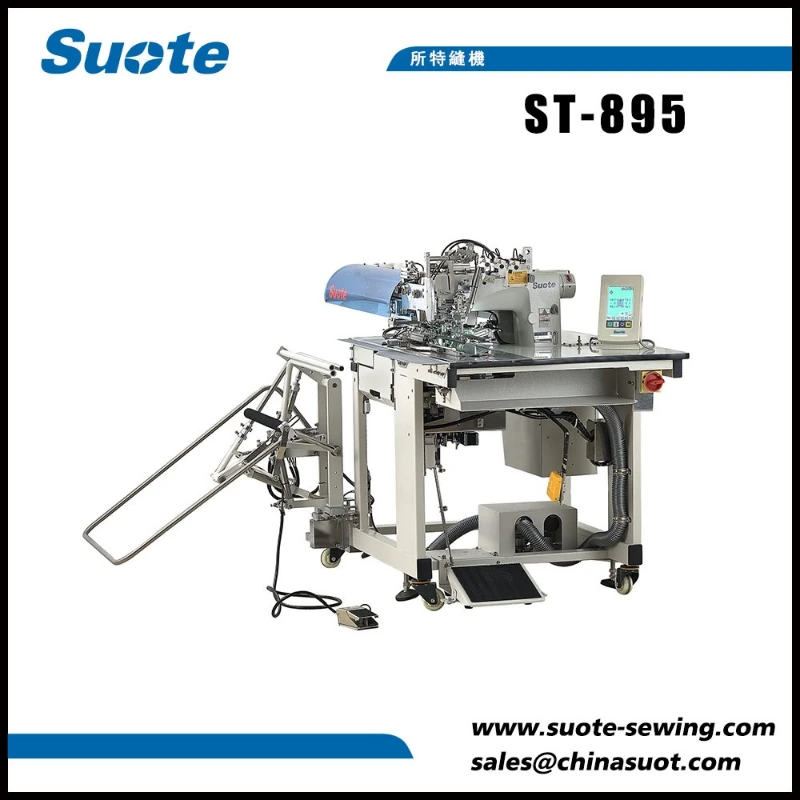

наSUOTE(Zhejiang Suote Sewing Machine Mechanism Co., Ltd.), інженерний підхід до точного виробництва поширюється на кілька лінійок продуктів. Розташована в місті Юецін, провінція Чжецзян, Китай, компанія працює на об’єкті площею 40 000 квадратних метрів, заснованому в 2000 році, і розробила спеціалізоване обладнання на основі багаторічного досвіду виробництва. Та сама прихильність до точної автоматизації, яка керує нимиАвтоматична кишенькова зварювальна машина з подвійною голкоюповідомляє про свій підхід до обладнання для виробництва прокладок. Системи контролю якості компанії та постійні інновації зосереджені на підтримці майстерень, які шукають надійні автоматизовані рішення.

Короткий огляд технічних характеристик

Розуміння можливостей машини має важливе значення для оцінки того, чи відповідає машина для автоматичного намотування вашим конкретним виробничим вимогам. Хоча різні виробники пропонують різні конфігурації, у наступній таблиці наведено ключові технічні параметри, типові для сучасних автоматичних машин для намотування спіральних прокладок:

Ці специфікації демонструють, що машини для автоматичного намотування — це не просто поступове вдосконалення в порівнянні з ручними методами — вони представляють фундаментальну зміну виробничих можливостей. Здатність виготовляти прокладки з постійною щільністю намотування, точний контроль діаметра та автоматичне точкове зварювання змінює те, чого можуть досягти майстерні.

Галузеві програми, що стимулюють попит на автоматизацію

Спіральні намотані прокладки знаходять застосування в надзвичайно широкому діапазоні галузей промисловості. Розуміння цих застосувань допомагає майстерням з виробництва прокладок оцінити ринкові можливості, доступні завдяки можливостям автоматизованого виробництва.

Нафта і газ

Нафтогазова промисловість є одним з найбільших споживачів спіральних прокладок. Ці прокладки широко використовуються на нафтопереробних заводах, підприємствах з переробки природного газу, морських платформах і з’єднаннях трубопроводів. Вони ідеально підходять для переробки вуглеводнів і нафтопереробки, де контроль витоків є критичним, а робоче середовище є агресивним.

Спіральні намотані прокладки вже давно використовуються як ущільнювальні елементи на нафтопереробних заводах, хімічних заводах, газових установках, водоочисних установках і в загальному будівництві трубопроводів. Для цих застосувань стабільна якість прокладки безпосередньо впливає на безпеку, відповідність екологічним вимогам і час безвідмовної роботи.

Хімічна та нафтохімічна обробка

Хімічні заводи вимагають прокладок, які витримують корозійні середовища, широкий діапазон температур і коливання тиску. Спіральні намотані прокладки, виготовлені з намотування з нержавіючої сталі 316L і гнучкого наповнювача з графіту або PTFE, забезпечують відмінну герметичність, термостійкість і хімічну стійкість у різних рідинах. Використання нержавіючої сталі 316SS з підвищеною стійкістю до корозії ідеально підходить для суворих умов, характерних для нафтових, газових, нафтохімічних і хімічних виробництв.

Генерація електроенергії

Від звичайних теплових електростанцій до ядерних установок, прокладки відіграють вирішальну роль у парових системах, контурах охолодження та межах захисної оболонки. Спіральні намотані прокладки забезпечують відновлення стиснення, необхідне для збереження ущільнень через термічні цикли, що робить їх незамінними в системах виробництва електроенергії.

Їжа та напої

Навіть підприємства харчової промисловості та виробництва напоїв використовують спіральні прокладки, особливо в парових системах, теплообмінниках і санітарних трубопроводах, де цілісність ущільнення є важливою для якості та безпеки продукції.

Знання матеріалів: вибір нержавіючої сталі та наповнювача

Оператори майстерень, які планують інвестувати автоматичну намотувальну машину, повинні розуміти матеріали, які вони оброблятимуть. Ефективність спіральної прокладки значною мірою залежить від відповідного вибору матеріалу як для металевої обмотки, так і для наповнювача.

Металеві обмоткові матеріали

Нержавіюча сталь 316L є звичайним матеріалом для намотування спіральних прокладок, що забезпечує температурну стійкість від -150°F до 1400°F (від -100°C до 760°C). Металева смуга, як правило, має V-подібну або W-подібну форму, намотану разом з неметалевим наповнювачем через ламінування та спіральне намотування, із застосуванням точкового зварювання на кінцях для закріплення конструкції.

Наповнювачі

Гнучкий графіт і PTFE є двома основними наповнювачами, які використовуються в спіральних прокладках. Кожен із них має певні переваги:

Для майстерень, які прагнуть інтегрувати точну автоматизацію у свої виробничі операції,SUOTEІнженерний досвід закладає основу. Така ж точність, яка характеризує anАвтоматична кишенькова зварювальна машина з подвійною голкоюпоширюється на автоматизовані рішення для намотування, призначені для виробництва прокладок. Кожна автоматична кишенькова зварювальна машина з подвійною голкою для швейного стібка, вироблена SUOTE, відображає прихильність компанії до контролю якості та безперервних інновацій. Незалежно від того, чи ви налаштовуєте автоматичну машину для зварювання кишень із подвійною голкою для швейних виробів, чи адаптуєте аналогічні принципи автоматизації для намотування прокладок, основна інженерна дисципліна залишається незмінною.

Часті запитання

Які конкретні покращення якості може забезпечити автоматична намотувальна машина порівняно з ручним намотуванням?

Автоматичні намотувальні машини забезпечують відчутне підвищення якості в багатьох вимірах. По-перше, вони усувають спричинену оператором мінливість натягу обмотки — та сама програма застосовує ідентичний натяг до кожної прокладки. По-друге, вони забезпечують рівномірний розподіл наповнювача за допомогою контрольованих механізмів подачі, запобігаючи утворенню пустот або надмірній концентрації, типовим для ручних операцій. По-третє, автоматичне точкове зварювання забезпечує послідовне розміщення зварного шва та його проплавлення, зменшуючи ризик розмотування прокладки під час експлуатації. Дослідження показують, що щільність намотування суттєво впливає на ущільнення, а автоматичні системи підтримують оптимальну щільність протягом усього виробництва. Крім того, сучасні автомати з контролем PLC можуть зберігати виробничі параметри для кожного типу прокладки, забезпечуючи швидке повторюване перемикання між різними специфікаціями. Для майстерень, які постачають промисловість із суворими вимогами до якості, відстеження документації, що забезпечується автоматизованими системами, також підтримує відповідність стандартам, таким як ASME B16.20.

Як виробнича швидкість автоматичної намотальної машини перетворюється на реальну продуктивність цеху?

Специфікації швидкості виробництва слід інтерпретувати в контексті загальних операцій цеху. Типова автоматична намотувальна машина виготовляє стандартну 2-дюймову спіральну прокладку ANSI приблизно за 12 секунд, а для 6-дюймової прокладки потрібно 18-30 секунд залежно від конфігурації машини. Однак найзначніший приріст продуктивності досягається завдяки роботі з кількома машинами. Один оператор може контролювати п’ять автоматичних намотувальних верстатів одночасно, зменшуючи витрати праці на прокладку до 80% порівняно з ручними конфігураціями, де працює один оператор на машину. Машини продовжують виробництво без втручання оператора між циклами, тобто за одну восьмигодинну зміну можна виготовити тисячі стандартних прокладок. Для прокладок великого діаметру, що перевищує 500 мм, горизонтальні намотувальні машини з сервоприводом зберігають продуктивність, одночасно вирішуючи проблеми площинності, які зазвичай вимагають доопрацювання в ручному виробництві. Під час розрахунку рентабельності інвестицій в автоматизацію майстерням слід враховувати як тривалість циклу, так і ефективність праці.

Які ключові міркування враховуються при виборі автоматичного намотувального верстата для майстерні, яка виробляє прокладки різних розмірів?

Декілька факторів мають керувати процесом вибору для майстерень, які працюють із різними характеристиками прокладок. Діапазон діаметрів є основним фактором — стандартні верстати для вертикального намотування зазвичай мають від 15 до 500 мм, що достатньо для більшості промислових розмірів фланців до ANSI 20". Майстерні, які виробляють більші діаметри до 1600 мм, повинні розглянути горизонтальні конфігурації. Можливості обробки матеріалів також мають значення: переконайтеся, що машина може обробляти як попередньо сформовану стрічку з нержавіючої сталі у формі млинця, так і плоску стрічку з котушок. 20-25 кілограм. Інтерфейс системи керування повинен дозволяти швидке перемикання між різними типами прокладок, в ідеалі з сенсорним екраном і збереженням програм для специфікацій, що часто виготовляються. Переконайтеся, що машина підтримує обидві конфігурації — нові напрямні компоненти значно покращують якість обробки з обох боків прокладки специфікації прокладки, перш ніж приступати до будь-якого обладнання.

Інтеграція з Workshop Operations

Впровадження автоматичних намотувальних машин вимагає продуманої інтеграції в існуючі робочі процеси майстерні. Наступні міркування допоможуть забезпечити успішне усиновлення:

Планування площі

Стандартні автоматичні намотувальні машини зазвичай займають площу підлоги приблизно від 1200×900×1750 мм до 1400×1050×1650 мм. Багатомашинні конфігурації вимагають достатнього простору для переміщення оператора між одиницями, зберігання сировини та збору готової прокладки. Однак ефективність використання простору автоматичних машин, як правило, перевершує ручні робочі станції, якщо порівнювати вихід на одиницю.

Вимоги до навчання

У той час як автоматичні намотувальні машини зменшують залежність від висококваліфікованих намотувачів, оператори все ще потребують навчання з налаштування програми, завантаження матеріалу, перевірки якості та основного обслуговування. Більшість виробників пропонують комплексні навчальні програми, що охоплюють ці аспекти. Крива навчання значно коротша, ніж для оволодіння ручним намотуванням, що дозволяє майстерням швидше розгортати нових операторів.

Інтеграція забезпечення якості

Автоматичні машини сприяють комплексному контролю якості. Завдяки зберіганню виробничих параметрів і автоматичному запису даних про намотування кожної прокладки майстерні можуть надати клієнтам задокументовану відстежуваність, яку не можуть зрівняти ручні операції. Ця можливість стає все більш цінною при постачанні проектів, які вимагають повної сертифікації матеріалів і виробництва.

Роль прецизійного виробництва в еволюції цеху прокладок

Індустрія виробництва прокладок розвивається в напрямку більшої автоматизації, керуючись вимогами клієнтів щодо стабільної якості, нормативними вимогами до документації та конкурентним тиском для підвищення продуктивності. Майстерні, які продовжують покладатися на методи ручного намотування, будуть дедалі більше боротися за конкуренцію з автоматизованими операціями, які виробляють якісні продукти за нижчими витратами на одиницю.

SUOTEявляє собою приклад можливостей точного виробництва, на який можуть посилатися майстерні з виготовлення прокладок, розглядаючи партнерів із автоматизації. Спеціалізація компанії на автоматизованому обладнанні, що підтримується підприємством площею 40 000 квадратних метрів і роками виробничого досвіду, демонструє, як віддана інженерна увага створює надійне обладнання. Незалежно від того, перевіряючи анАвтоматична кишенькова зварювальна машина з подвійною голкоюдля одягу або вивчення автоматизованих рішень для намотування прокладок основний принцип залишається незмінним: точна автоматизація покращує узгодженість, зменшує варіативність і покращує загальні виробничі можливості.

Висновок

Повертаючись до запитання, поставленого на початку: чи може автоматична намотувальна машина бути модернізацією, необхідною для вашої майстерні з виготовлення прокладок? — відповідь залежить від конкретних умов майстерні. Однак для більшості комерційних виробників прокладок, які обслуговують вимогливих промислових споживачів, докази переконують автоматизацію.

Ринок росте. Прогнозується, що світовий попит на промислові прокладки суттєво зросте до 2034 року, причому спіральні прокладки залишатимуться центральними для ущільнень у нафтовій і газовій промисловості, хімічній переробці та виробництві електроенергії. Вимоги до якості стають жорсткішими. Стандарти ASME визначають точні параметри для товщини смуги, кроку намотування та щільності наповнювача, яких постійно досягають автоматичні машини. Трудові труднощі посилюються. Кваліфіковані намотувачі йдуть на пенсію, а новим операторам потрібні місяці, щоб досягти прийнятного рівня продуктивності за допомогою ручних методів.

Машини для автоматичного намотування вирішують усі ці проблеми, надаючи додаткові переваги: ​​задокументоване відстеження якості, скорочення повторних робіт, нижчі витрати праці на одиницю та можливість масштабувати виробництво без пропорційного збільшення персоналу.

Для керівників майстерень, які оцінюють це оновлення, рекомендується почати з ретельного аналізу поточних виробничих даних. Розрахуйте поточний відсоток браку, середню швидкість виробництва, вартість праці на прокладку та скарги клієнтів на якість. Порівняйте ці цифри з типовими вдосконаленнями, про які повідомляють майстерні, які автоматизували свої операції намотування. Розрив між ручним і автоматичним виконанням часто досить значний, щоб виправдати інвестиції протягом передбачуваного періоду часу.

Ландшафт виробництва прокладок змінюється. Майстерні, які використовують автоматизацію, матимуть можливість задовольнити зростаючий ринковий попит незмінною якістю та конкурентними цінами. Ті, хто зволікає, ризикують залишитися позаду, оскільки клієнти все частіше вказують автоматизоване виробництво для критичних застосувань герметизації.
